首页
新闻中心 行业资讯 产品大全 技术成果 供求商机 展会信息 BBS 企 业 库 在线客服 访客留言

  新闻检索:
新型管道防腐环氧粉末涂料的研制
发布时间:2009-02-05 20:11:24  来源:涂料涂装资讯网  作者:


王 敏 (辽宁省辽中县辽河化工厂 110200 )

 摘 要 :开发了一种新型环氧粉末涂料,经测试各项性能优异,可以满足我国管道防腐的需要。

    关键词 :粉末涂料;环氧;固化剂;管道防腐

    0 引言

    粉末涂料是一种完全不含有机溶剂的环保型绿色涂料,它以微粉形态存在,采用静电喷涂技术施涂在加热的基材表面,熔融成膜。与传统的溶剂型涂料相比,粉末涂料没有溶剂污染、涂覆方便、固化速度快、涂膜性能优异,是一种从 20 世纪 60 年代在国外发展起来的高新技术。环氧粉末涂料属于粉末涂料的一大类,采用环氧树脂为基料、配以颜料、填料和助剂而成。进入 90 年代之后,随着我国石油和石化工业的发展,对管道防腐涂料提出了更高要求,许多传统的防腐涂料已不能满足需要。在这种情况下,环氧粉末涂料被应用到管道防腐中,表现出杰出的粘结力、优异的施工性、卓越的防腐性和防腐寿命,受到业界人士的好评。至今,管道防腐环氧粉末涂料已成为最具市场前景的品种之一。

    1 涂料配方研究

    1.1 配方设计的基本要求

    环氧树脂的结构和性能是决定涂料和涂膜性能的主要因素,选择环氧树脂时应考虑熔融温度和分解温度、熔融粘度、电性能、树脂稳定性、附着力等因素。从工业化生产的角度,考虑环氧树脂的合成工艺、原料来源、价格、毒性等重要条件。管道防腐环氧粉末涂料,一般采用室温下为固态的双酚 A 环氧树脂,如 60l 、 604 等牌号的品种,可以满足要求。环氧树脂的用量应与固化剂用量结合考虑,一般来说, 1 mol 环氧基团可配 l~1.2 mol 活性氢当量的固化剂。

    固化剂在很大程度上支配着涂料和涂膜的性能,因此必须认真选好固化剂。一般要求:①在常温下是固体,即粉末状、粒状或者片状;②在制造粉末涂料的热熔融混合工序中,同树脂或者其他成分不起化学反应;③制造成粉末涂料后,粉末涂料的贮存稳定性良好,在室温下贮存半年以上,同树脂及其他成分不起化学反应,也不凝聚结块;④从节能考虑,配制成粉末涂料后,能促使粉末涂料在低温下迅速固化,形成满意的涂膜;⑤要求固化剂的刺激性臭味和毒性小,无害于身体健康和环境卫生;⑥在烘烤成膜过程中,最好不释放出有刺激性臭味及有毒的化合物或者气体;⑦固化剂应无色,不能使涂膜着色,否则影响涂膜外观和使用效果;⑥固化剂要求生产工艺简单、原料来源丰富、价格便宜。一般采用酚醛树脂、双氰胺、改性双氰胺咪唑等固化体系。

    颜填料应具备耐热性,管道防腐环氧粉末涂料的固化温度一般在 200~ 240 ℃ ,选用的颜填料在此 温度下应充分稳定,使涂膜在固化过程中不发生变 色、性能削弱等问题。此外,为达到防腐性能的要 求,还要求颜填料具有足够的硬度和耐磨性,总体 __ 来说,无机颜填料比有机颜填料的耐温和耐化学性好。钛白、铁红、铁黑、云母氧化铁、炭黑、酞菁蓝、酞菁绿和群青、沉淀硫酸钡,轻质碳酸钙、滑石粉、高岭土、沉淀二氧化硅、云母粉和石英粉等,可以满足要求。

    使用助剂的目的是调整涂料的特定功能。流平剂可用丙烯酸树脂类流平剂,用量为树脂用量的 0.2%~2% 。涂膜边角覆盖力改进剂可用微细粉状二氧化硅。消光剂可用纳米二氧化硅、滑石粉、硬脂酸铝、硬脂酸钙等。

    1.2 涂料配方

    根据上述要求设计初始配方后,采用特殊的复合固化剂,经过反复的配方调试和筛选,得到管道防腐环氧粉末涂料的最佳配方(质量份):

    604 环氧树脂 80

    复合固化剂 24.4

    颜填料 40

    助剂 0.6
2 涂料制备工艺

    涂料制备工艺如下:

    环氧树脂、固化剂、颜填料、助剂→混合→挤出→压片→粉碎→样品。

    3 涂料性能

    对筛选出的最佳配方,进行了性能测试,结果分别见表 1~3 。

    表 1 管道防腐环氧粉末涂料性能

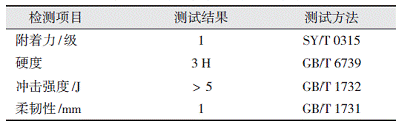

    表 2 管道防腐环氧粉末涂膜的机械性能

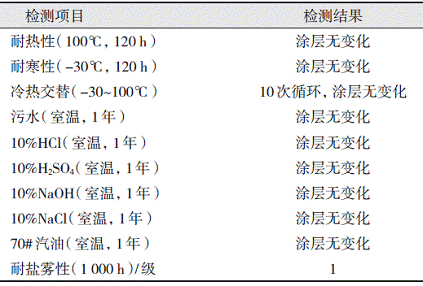

    表 3 管道防腐环氧粉末涂膜化学稳定性

  采用差示扫描量热仪( DSC )对涂料样品进行测试,实验中温度每分钟升高 20 ℃ ,重点测试 100~ 200 ℃ 范围内的热流变化,结果见附图。

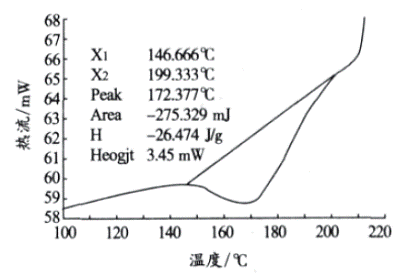

附图 新型环氧粉末涂料的 DSC 曲线

    由附图可见: 145 ℃ 左右涂料开始交联固化, 170 ℃ 左右放热量达到峰值, 200 ℃ 左右固化反应结束,在线性升温状态下固化时间不到 3 min 。

    4 结语

    经过深入的理论分析和精心的材料选择,减少了涂料配方筛选的工作量。采用国产原料研制了性能优异的管道防腐环氧粉末涂料,完全可以满足我国管道防腐的需要,市场前景十分看好。

打印】【关闭窗口

免责声明:
  本站转载自其他媒体的信息均在文章开头或结尾注明了出处,转载是为了促进信息交流与共享,不意味着本站和相关主办单位赞同其观点或已证实其内容的真实性。如本网转载稿涉及版权等问题,请作者在两周内速与本网联系(023@pani.cn)。

 相关链接
· 新型管道防腐环氧粉末涂料的研制  2009-02-05 20:11:24

关于我们 | 网站导航 | 服务条款 | 联系我们 | 友情链接

Copyright © 2006 www.pani.cn All rights reserved 聚苯胺在线 版权所有
Email:023@pani.cn 渝ICP备06006065号

QQ:517602632

渝公网安备 50010502002671号

渝ICP备2021009151号-2
